设备钢平台工程案例
本案例为上海孚凌流量标定平台：上海孚凌自动化控制系统股份有限公司（成立于2012年，总部位于上海松江新桥镇）是国内专业的仪器仪表研发制造与整体方案供应商。为满足其高精度流量标定系统的建设需求，我司承接并完成了关键设备——流量装置钢平台的专项设计与施工。

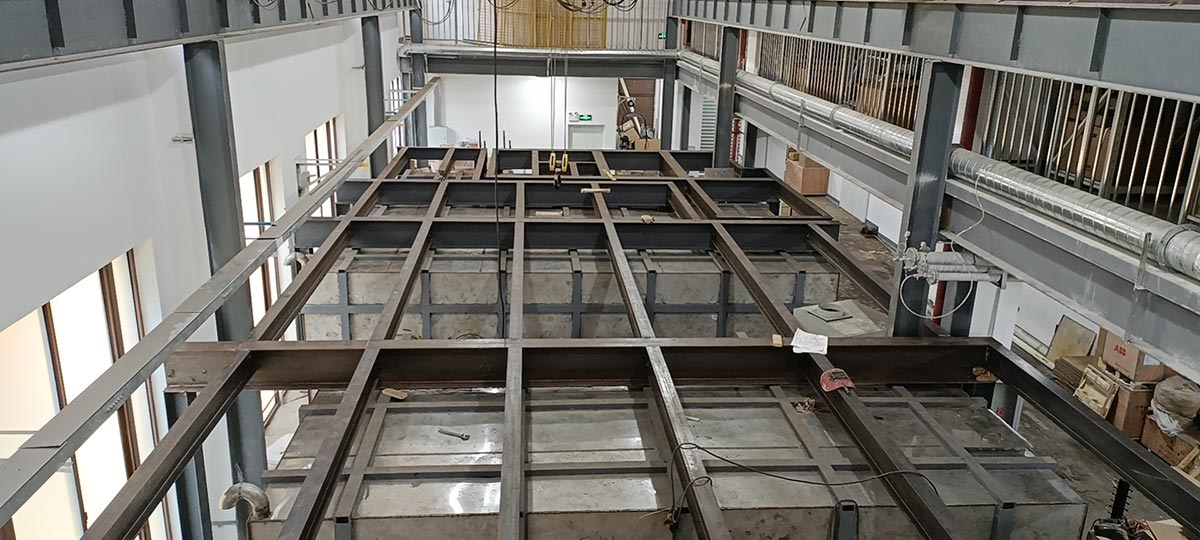

项目核心挑战与技术目标：新建钢平台需承载5台高稳定性电子秤及各类流量阀门、管道，面积200平方米，标高2.6米。核心难点在于：
✦极端稳定性要求： 电子秤需完全隔绝高压管道运行引起的振动干扰。
✦空间高效整合： 精准避让现场密布的大型储水箱、压力罐及既有管道阀门。
✦结构绝对安全： 保障设备与人员安全。
创新性解决方案：
✦全域三维仿真先行： 运用PKPM/YJK建立包含原结构及新增平台的整体模型，精细模拟静力荷载、设备动力扰动及高压管道运行工况下的结构响应，锁定关键受力点。
✦分区独立抗干扰设计： 依据仿真结果，将平台划分为独立结构单元。电子秤承载区采用高刚度独立基础，与管道支撑区物理隔离，并在接触点设置弹性缓冲层，形成“振动绝缘区”。

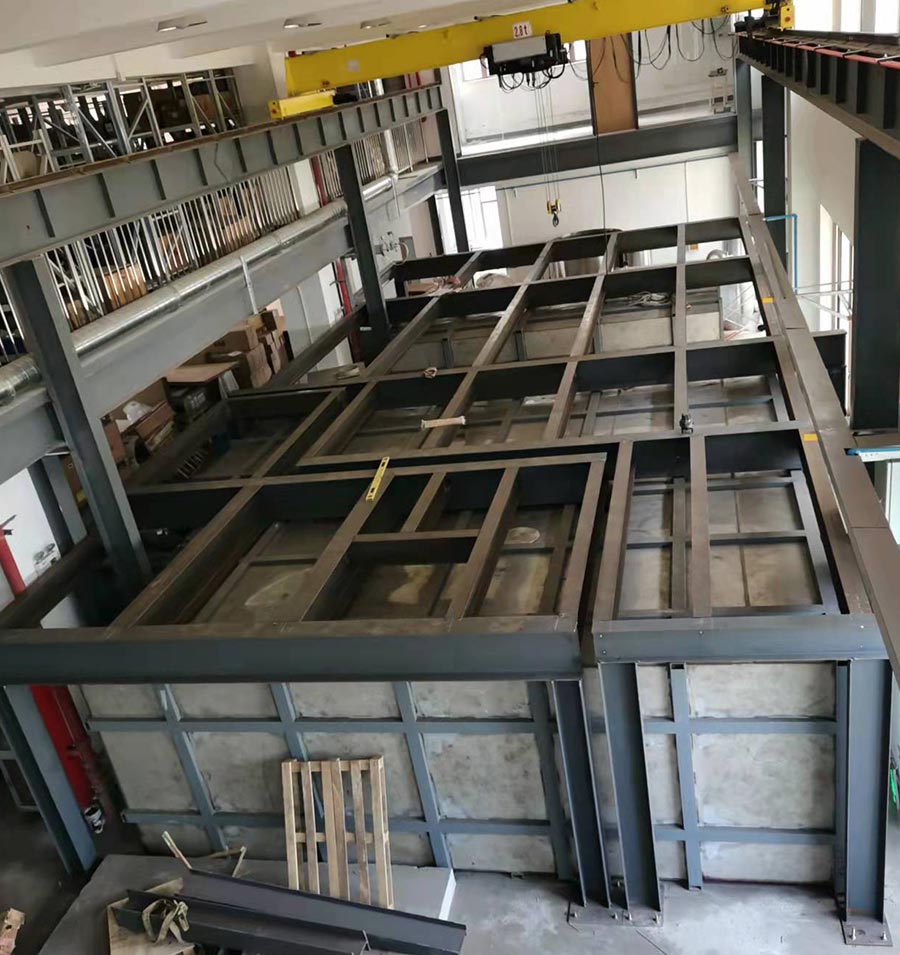

✦空间适应性结构布局： 模型指导下的立柱、梁精准定位，巧妙绕行障碍设备，最大化利用可用空间，实现设备布局优化。
可靠材料与规格保障：
✦立柱： HW200×200×8×12 H型钢（高强度支撑）
✦主梁： HN400×200×8×13 H型钢（高效承载）
✦次梁： HN248×124×5×8 H型钢（稳定传导荷载）

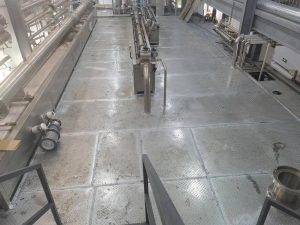

✦平台铺板： 满铺4mm厚镀锌花纹钢板（防滑耐用）
成效与价值：平台建成后，经严格测试：
✦五台精密电子秤运行平稳，高压管道启停切换均未对其精度造成可观测影响。
✦整体布局紧凑高效，各功能区域操作空间充裕。
✦结构安全稳固，完美匹配孚凌公司高精度流量标定实验室的核心需求，为复杂工业仪表的高标准检测提供了坚实可靠的物理支撑。
本项目以针对性设计克服苛刻工况限制、以科学建模保障结构安全与空间效能，体现了专业钢平台在精密工业环境中的关键价值，强力支撑了孚凌公司在流量测量领域的技术前沿地位。
